1:高效金属散堆填料----鲍尔环 |
|
对拉西环作了重大改进，在环壁上开出两排有内伸舌片的窗孔，这种结构改善了气液分布，充分利用环的内表面，与拉西环相比，处理量可提高50％以上，而压降低一半。 |
|
|
|
几何特性参数 |
|
填料
名称 |
型号 |
规格尺寸
d×h×δmm |
堆积个数
n/m3 |
堆积重度
(γp)kg/m3 |
比表面积
αm2/m3 |
空隙率
(ε)m3/m3 |
干填料因子(α/ε3)m-1 |
|
鲍
尔
环 |
DG 16 |
16×16×0.4 |
205000 |
365 |
239 |
0.928 |
299 |
|
DG 25 |
25×25×0.6 |
55900 |
427 |
219 |
0.934 |
269 |
|
DG 38 |
38×38×0.8 |
13000 |
365 |
129 |
0.945 |
153 |
|
DG 50 |
50×50×1 |
6500 |
395 |
112.3 |
0.949 |
131 |
|
|
2:高效金属散堆填料----矩鞍环 |
|
矩鞍环填料的形状介于环形与鞍形之间，因而兼有两者之优点，这种结构有利于液体分布和增加了气体通道。比鲍尔环阻力小、通量大、效率高。填料强度和刚性较好，是目前应用较广的一种散堆填料。 |
|
|
|
几何特性参数 |
|
填料
名称 |
型号 |
规格尺寸
d×h×δmm |
堆积个数
n/m3 |
堆积重度
(γp)kg/m3 |
比表面积
αm2/m3 |
空隙率
(ε)m3/m3 |
干填料因子(α/ε3)m-1 |
|
矩
鞍
环 |
DG 25 |
25×20×0.5 |
119047 |
353 |
185 |
0.96 |
209.1 |
|
DG 38 |
38×24×0.5 |
31654 |
249.6 |
140.4 |
0.968 |
126.6 |
|
DG 50 |
50×28×0.8 |
11160 |
239.7 |
90.1 |
0.97 |
84.7 |
|
DG 76 |
76×48×1 |
3320 |
244.7 |
57.6 |
0.97 |
63.1 |
|
|
|

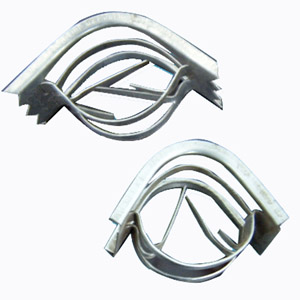

3:高效金属散堆填料----阶梯环 |
|
吸取了短拉西环的优点而对鲍尔环的改进，环的高径比为1：2，并在一端增加了锥形翻边。减少了气体通过床层的阻力，并增大了通量，填料强度较高，由于其结构特点，使气液分布均匀，增加了气液接触面积而提高了传质效率。 |
|
|
|
几何特性参数 |
|
填料
名称 |
型号 |
规格尺寸
d×h×δmm |
堆积个数
n/m3 |
堆积重度
(γp)kg/m3 |
比表面积
αm2/m3 |
空隙率
(ε)m3/m3 |
干填料因子(α/ε3)m-1 |
|
阶
梯
环 |
DG 25 |
25×12.5×0.6 |
97160 |
439 |
220 |
0.93 |
273.5 |
|
DG 38 |
38×19×0.8 |
31890 |
475.5 |
154.3 |
0.94 |
185.8 |
|
DG 50 |
50×28×0.8 |
11600 |
400 |
109.2 |
0.95 |
127.4 |
|
|
|
| |
|
|
